Протокол-тестер ТОР-4М — официально рекомендованное интегральное средство тестирования интерфейса СОРМ в коммутационных узлах и станциях для фиксированных и мобильных сетей связи России. Предназначен для проведения сертификационных испытаний и для проведения испытаний и отладки средств СОРМ на всех этапах их разработки
Система представляет собой интеллектуальный симулятор пульта управления (ПУ) СОРМ, оснащенный средствами мониторинга сигнальных и голосовых каналов интерфейса СОРМ, возможностями создания и запуска сценариев и генерации нагрузки.
Одной из основных задач протокол-тестера ТОР-4М является проверка прохождения и выполнения управляющих команд СОРМ и формирование ответных сообщений.
Протокол-тестер СОРМ ТОР-4М обеспечивает возможность комплексного тестирования средств СОРМ, реализованных в тестируемой АМТС, АТС, УПАТС, ЦКП, BS, MSC, GMSC.
Особенности
- Полностью сертифицированное решение
- Прослушивание голосовых каналов
- Возможность генерации сценариев
- Различные схемы подключения к оборудованию
- Хранение и анализ результатов тестирования
- Генерация команд
- Прослушивание голосовых каналов
- Запись речевой информации
Работа со сценариями
ТОР-4М поддерживает возможность создания и проигрывания сценариев для многократного проведения теста, моделирующего определенную ситуацию.
Мониторинг протокола Х.25
ТОР-4М реализует возможность мониторинга второго и третьего уровней протокола Х.25. Это позволяет проводить отладку разработанных средств на нижних уровнях эталонной модели OSI.
Сохранение результатов работы
Перехваченную речевую информацию можно прослушать в режиме реального времени, а также сохранить ее для дальнейшего анализа.
Варианты исполнения

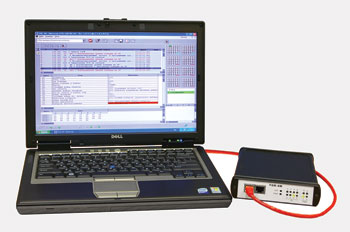

Протокол тестер ТОР-4М выполняется в виде переносного решения для проведения испытаний в различных условиях. Мобильность исполнения устройства ТОР-4М позволяет не зависеть от территориальных особенностей расположения проверяемых систем СОРМ.
Мультифункциональность
ТОР-4М содержит различное программное обеспечение, которое позволяет проводить испытания СОРМ и на фиксированных, и на мобильных сетях. Причем, обе версии программного обеспечения изначально поставляются с оборудованием ТОР-4М. Таким образом, на базе одного устройства можно проводить тестирование функций СОРМ на любых типах коммутаторов.
Удобный интерфейс
Интуитивно-понятный интерфейс позволяет легко начать работу с ТОР-4М без дополнительного длительного обучения. Удобная система справки и подробные пункты меню, позволят проводить испытания без лишних трудностей и задержек.
Система полного отображения данных
При работе с ТОР-4М можно применять дополнительные функции отображения содержания сообщений в 16-ричном виде, а также отдельно отображать содержимое заголовков X.25 различных уровней. Кроме того система позволяет гибко настраивать параметры самого протокола Х.25 для избежания конфликтов при подключении к средствам СОРМ.
Емкость
Максимальное количество одновременно контролируемых абонентов: 2048. Количество подключенных к протокол-тестеру ТОР-4М ИКМ-трактов - до 8, причем тракты одновременно могут идти к разным станциям (симулятор ПУ).
Интерфейсы подключения к средствам СОРМ
- с помощью софт-модемов по 30 и 31 каналам тракта Е1
- безмодемный способ, сигнализация также передается по 30 и 31 каналам
- IP-транк, по которому проходит сигнализация, а при необходимости, и речевые каналы
